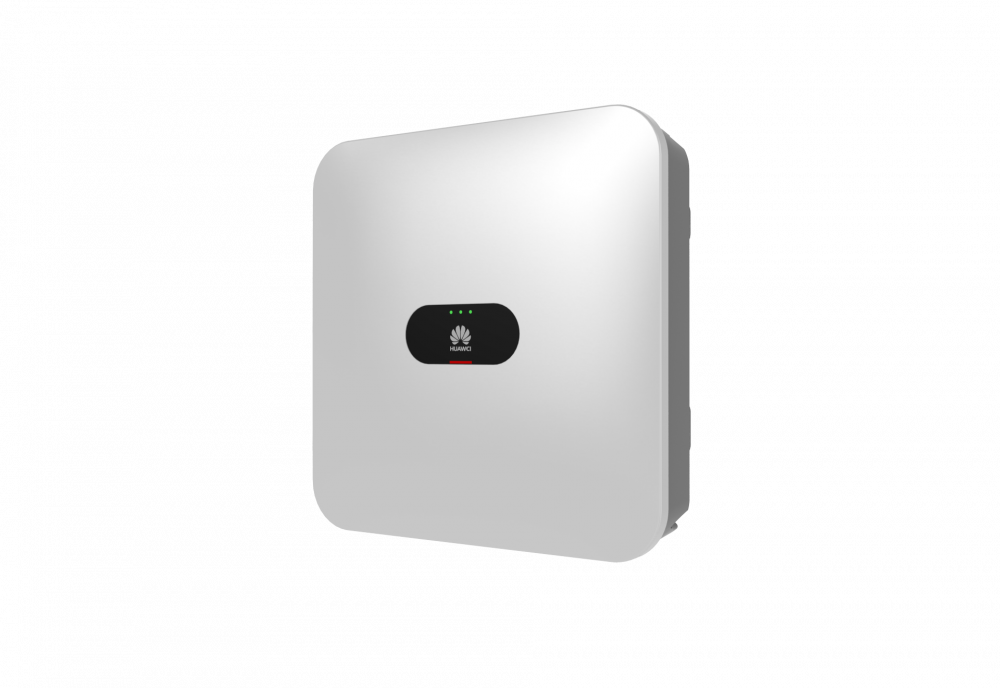

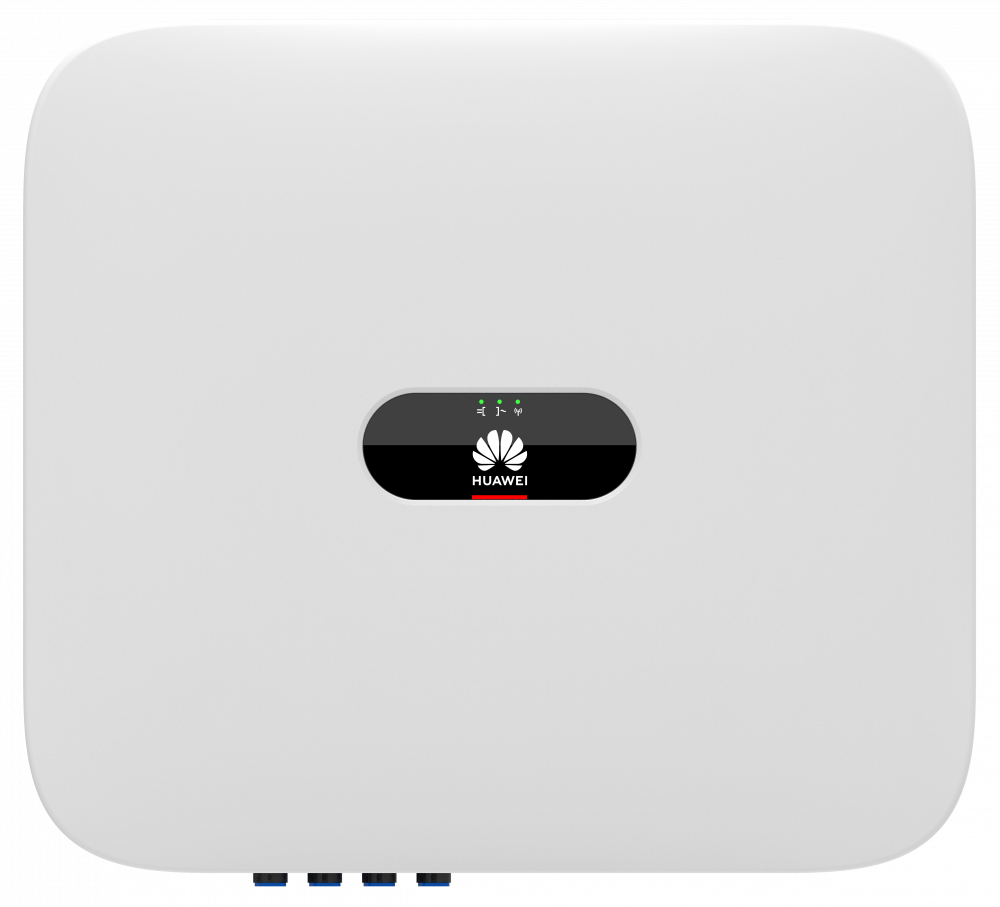

Trojfázový menič napätia Huawei SUN 2000-12KTL-M2 12000W
Invertor Huawei SUN2000-12KTL-M2 svojou vysokou účinnosťou zabezpečuje optimálnu účinnosť celého systému. Rozmery meniča Huawei SUN2000-12KTL-M2 vo HC verzii sú 525 x 470 x 262 mm, vďaka čomu zariadenie presvedčí kompaktným dizajnom. S 25 kg je aj hmotnosť na komponent tohto typu príjemne nízka – montáž zvládnu dvaja ľudia alebo aj sami. Integrácia je jednoduchá vďaka zásuvným pripojeniam. Menič má komunikáciu RS485 pre výmenu dát so Smart Power Meter. Uvedenie do prevádzky výrazne zjednodušuje aplikácia Huawei FusionSolar, takže je úspešne dokončené po niekoľkých minútach.
Výhody meniča Huawei SUN2000-12KTL-M2 vo HC verzii sú viaceré. Striedač je tiež vybavený prepäťovou ochranou (typ 2 pre AC a DC) a dvoma nezávislými MPP trackermi. Pozitívom je aj príjemne tichý prevádzkový hluk: na chladenie postačuje prirodzená konvekcia. Invertor Huawei SUN2000-12KTL-M2 vo vysokoprúdovej verzii má menovitý výkon 17 000 wattov, rozsah napätia sa pohybuje od 160 do 950 voltov. Maximálna účinnosť 98,65 % je veľmi vysoká, čo umožňuje mimoriadne efektívnu prevádzku celého systému. Európska účinnosť sa udáva ako 98,3 %.
Huawei SUN2000-12KTL-M2 – poznámky a vysvetlenia
- Maximálny FV vstupný výkon meniča je 40 000 Wp, keď sú dlhé stringy navrhnuté a pripojené k optimalizátorom výkonu SUN2000-450W-P.
- Maximálne vstupné napätie je horný limit pre jednosmerné napätie. Vyššie vstupné jednosmerné napätie by pravdepodobne poškodilo menič.
- Akékoľvek jednosmerné vstupné napätie mimo rozsahu prevádzkového napätia môže spôsobiť nesprávnu činnosť meniča.
- Napätie MPPT každého FV stringu musí prekročiť spodnú hranicu rozsahu napätia MPPT pri plnom výkone. (Plný rozsah napätia MPPT: 12KTL@360~850V, 15KTL@380~850V, 17KTL@400~850V, 20KTI@450~850V).
- SUN2000-12~20KTL-M2 zvyšuje potenciál medzi FV a zemou nad nulu pomocou vstavanej funkcie obnovy PID na obnovenie degradácie modulu pomocou PID. Podporované typy modulov sú: typ P (mono, poly)
- <10W pri aktivačnej funkcii PID
Technické parametre
- Odporúčaný max. FV výkon: 12 000 Wp
- Max. vstupné napätie: 1080V*
- Rozsah prevádzkového napätia: 160V ~ 950V
- Spúšťacie napätie: 200V
- Menovité vstupné napätie: 600V
- Max. vstupný prúd na MPPT: 27A
- Max. skratový prúd: 39A
- Počet sledovačov MPP: 2
*Uvedené hodnoty platia pre jeden regulátor, nie dva.
- Rozmery (V / Š / D): 525 x 470 x 262 mm
- Hmotnosť: 25 kg
- Prevádzková teplota: -25 ~ +60 ?
- Trieda ochrany: IP65
- Vlhkosť: 0 – 100%
- Chladenie: prirodzené
- Max. Nadmorská výška: 4000 m
- Rozhranie: RS 485, WLAN, 4G / 3G / 2G via Smart Dongle-4G (volitelné)
- Displej: LED indikátory; Integrovaná aplikácia WLAN + FusionSolar
- Pripojenie do siete: trojfázové
- Menovitý výstupný výkon: 20000 W
- Max. zdanlivý výkon: 13 200 VA
- Menovité výstupné napätie: 220 Vac / 380 Vac, 230 Vac / 400 Vac, 3W / N + PE
- Menovitá frekvencia striedavého prúdu: 50 Hz / 60 Hz
- Max. výstupný prúd: 20A
- Nastaviteľný účinník: 0,8
- Max. celkové harmonické skreslenie: <= 3%
